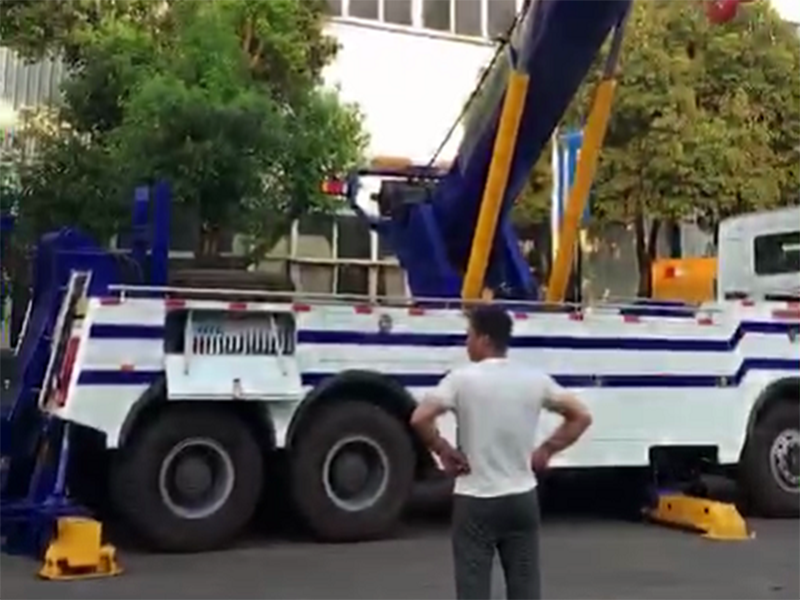

360度旋轉三節吊臂，分體三節托臂，液壓支腿肆個。分體式車廂，雙側聯動操作裝置，帶無線遙控，兩個25噸液壓絞盤，55米長鋼絲繩，一個洗手水箱，U型抱胎裝置壹套，拖車座壹套，托叉伍套，長排**帶喊話器壹套，后工作燈貳支，**燈總成壹套，**制動氣管總成壹套。
■全回轉360度旋轉吊臂。
■關鍵和受力較大的金屬結構件全部采用高強度材料（H70）焊接而成。
■采用意大利進口的特制平衡閥。
■雙邊操縱機構，同時配備搖控裝置。
而這種360度回轉，三節吊臂，兩個15噸的卷?yè)P(yáng)。后托臂25噸。吊臂高度為9米，全伸出**吊臂質量9噸，后托臂托舉28噸，全伸出**托舉12.5噸。進口液壓系統。
程力50T旋轉吊主要技術參數
|
名 稱;50T旋轉吊參數 |
主要技術參數 |
|
|
上裝型式 |
CLW50DZ3+CLW28TH+CLW50ZT3 |
|
|
托 舉 系 統 |
**托舉質量（上裝/整車） |
28000 |
|
全伸出**托舉質量（上裝/整車） |
12500 |
|
|
托臂**有效長度 （mm） |
3650 |
|
|
托臂伸縮行程 |
1750 |
|
|
托舉帶載折疊角（0） |
-7～16 |
|
|
折疊角度（0） |
-7～92 |
|
|
全伸出托叉口離地**距離 |
1835 |
|
|
起 重 系 統 |
**起吊質量 |
50000 |
|
全收回舉升角30°時吊舉能力 |
18000 |
|
|
全伸出舉升角30°時吊舉能力 |
9000 |
|
|
吊臂基本長度 |
5880 |
|
|
油缸伸縮行程 |
6000 |
|
|
**起吊高度 |
12300 |
|
|
**作業半徑 |
10710 |
|
|
吊臂節數 |
3 |
|
|
吊臂變幅角（0） |
0～60 |
|
|
旋轉角度（0） |
360連續回轉 |
|
|
絞 盤 |
數量（只） |
2 |
|
每只額定牽引力（kN） |
250 |
|
|
鋼絲繩規格 |
20-6x25Fi+IWR1870 |
|
|
鋼絲繩直徑 |
￠28 |
|
|
鋼絲繩長度 |
60 |
|
|
鋼絲繩**小線速度（m/min） |
5 |
|
|
支 腿 |
前支腿型式 |
下置式H型前支腿 |
|
后支腿型式 |
L型后支腿 |
|
|
前支腿橫向跨距 |
6600 |
|
|
后支腿橫向跨距 |
4080 |
|
|
前、后支腿縱向跨距 |
5550 |
|
